实例运用





鉴于城市典型性及城市发展需求，本文选取南京市滨江沿线城市空间作为研究样本。南京作为跨江发展的特大型城市具有典型意义，在总体规划中已明确了南京未来“拥江发展”的城市格局，且长江流域南京段的江面变化丰富。如何实现城市空间精细化营造成为南京滨江空间发展所面临的挑战之一，对于其他滨江城市具有示范意义及样本价值。



选取南京滨江最具代表性的幕燕片区、青奥片区、绿博片区、下关片区及鱼嘴片区5个片区作为研究对象展开详细研究，并进行相应的倾斜摄影数据采集及模型构建，共涉及沿江岸线长度约14.5km，陆地面积23.7km2。





在研究场地倾斜影像数据的采集过程中结合现状调研，依据人眼可视及日常活动范围，以江岸线为界，采集了江岸线以内600m范围的建成环境。所采用的倾斜影像设备(UAVDP)为HARWARMEGA-V8Ⅱ无人机系统，所搭载相机为A5100倾斜相机，CCD(传感器)数量为5个、镜头为2500万像素、默认变焦35mm焦距长度。

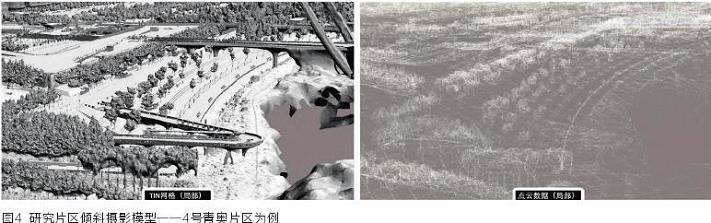

每块研究片区平均设计飞行航线50条，包括35条东西向航线和15条南北向航线，设定获取影像的地面平均分辨率<0.1cm，整个采集过程累计约54h完成影像获取。拍摄照片共52261张，每张照片覆盖面积约6.2556hm2，照片分辨率约为3.9cm/像素，平均地面采样距离约为2.2cm，所采集的三维点模型完整显示出研究场地的变化特征(图4)。

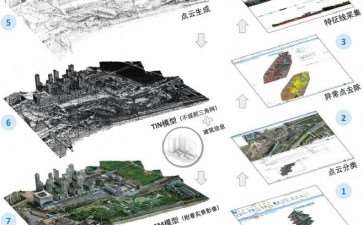

聚焦于研究区域，基于前文对滨江空间各项指标的提炼、量化路径的提出、空间模型的建构以及相关指标算法的设计，依托所采集并建构的各研究片区倾斜摄影模型，通过GIS平台对各研究片区所涉及的各项空间影响指标加以计算，以便观察各研究片区中各项空间影响指标的分布差异。

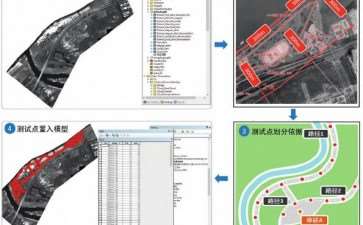

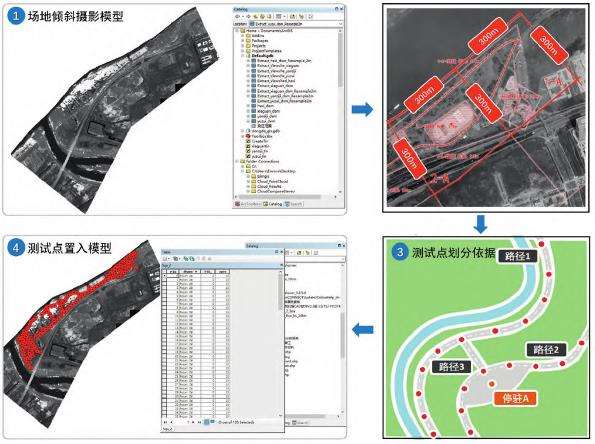

在此基础上，考虑到研究区域覆盖范围较广，为了便于滨江空间各项指标的计算。依照300m×300m空间单元尺寸对5块研究片区进行逐一划分后，共计划分出63个空间单元并进行逐一编码。为更加清晰地反映出各空间单元中不同区位下的空间形态变化情况，以50m测试点作为划分标准，对各空间单元中的通过型空间及停驻型空间(即人群活动区域)进行进一步细分，从而形成476个测试点(图5)。



最终，以“空间单元”为研究单位，计算出各空间单元内各测试点所对应的各项空间指标均值。
